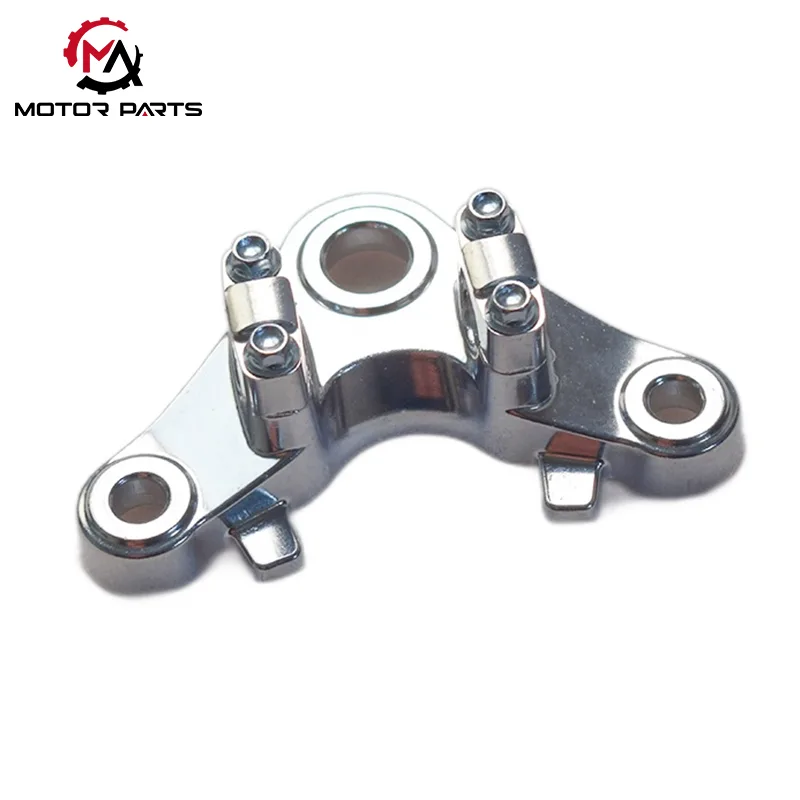

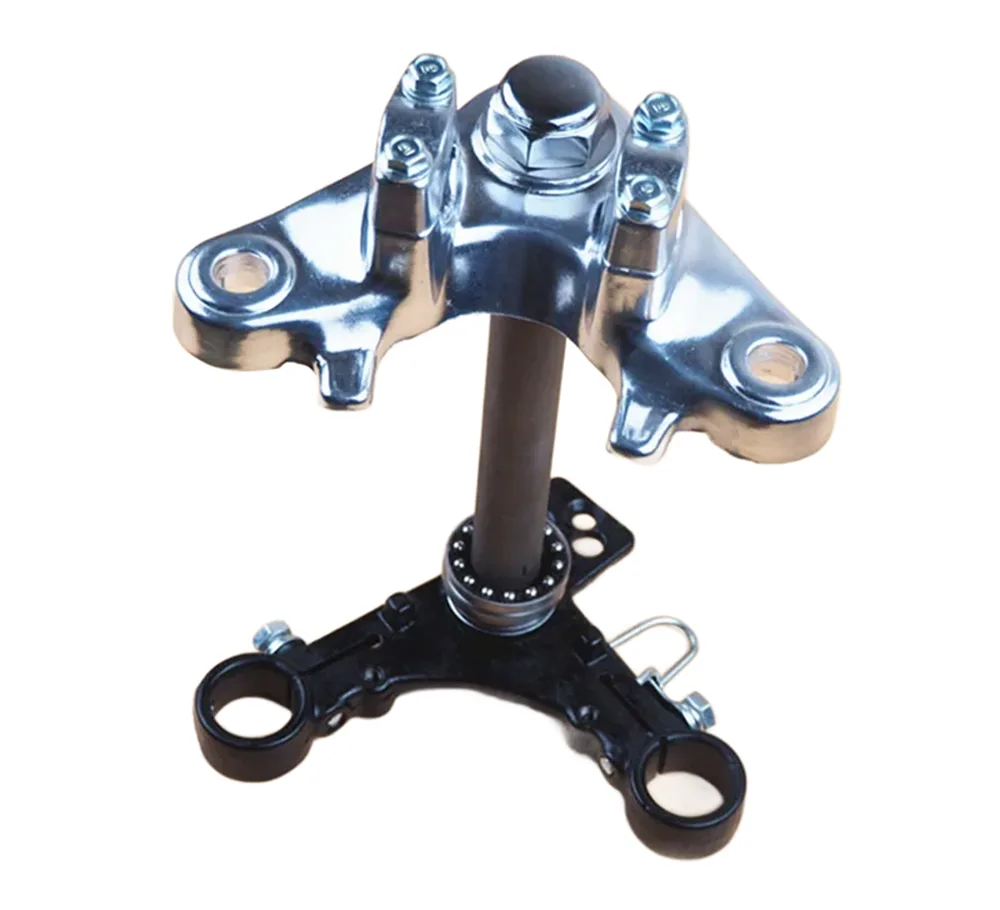

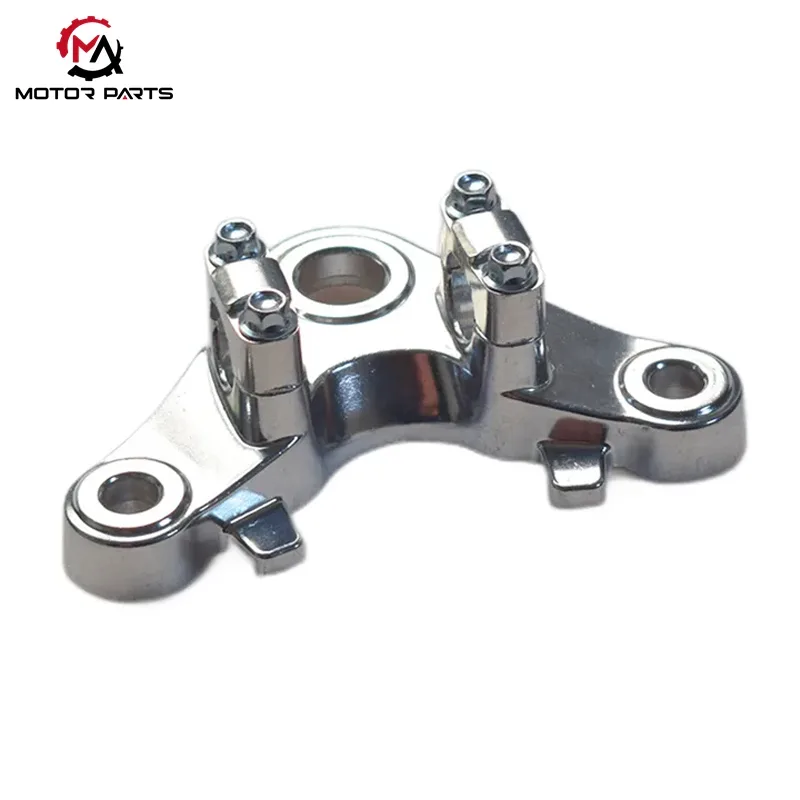

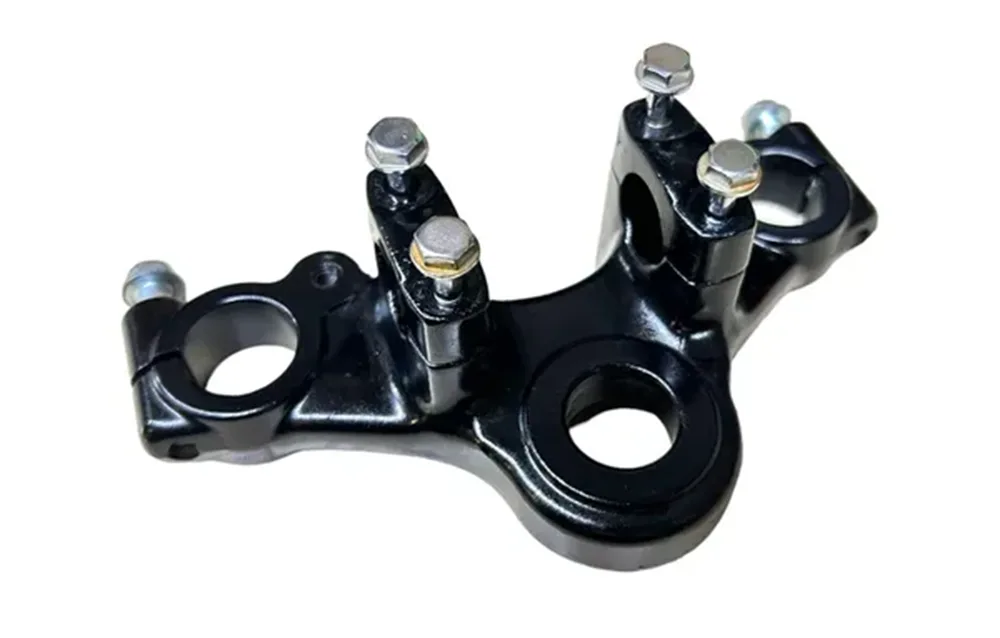

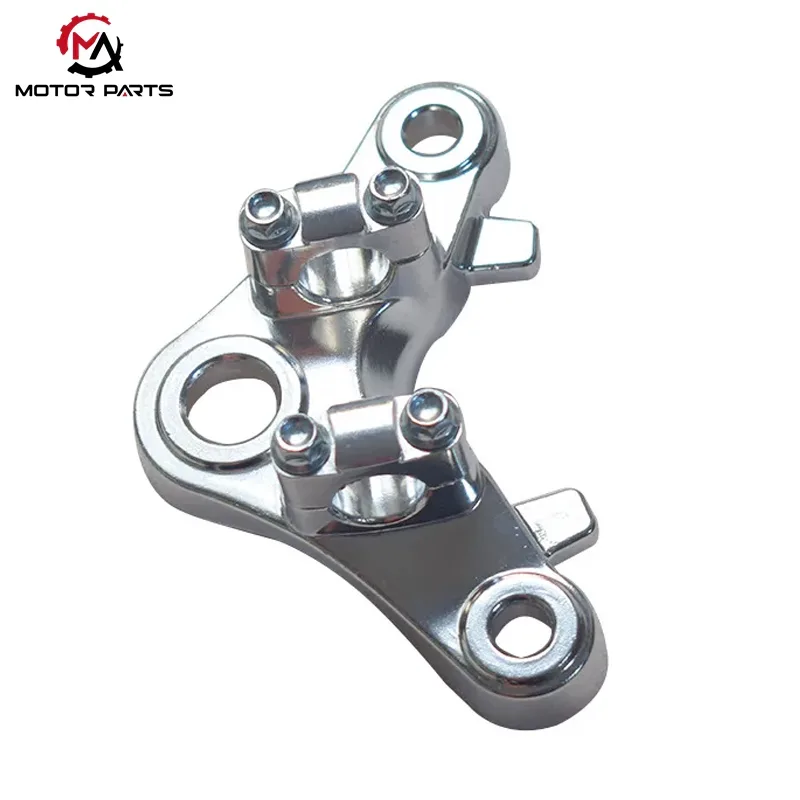

Горња спојна плоча за мотоцикл Хонда ЦГ125

Мак Традинг је специјализован за истраживање и развој и набавку структурних компоненти мотоцикала. Горња спојна плоча нашег Хонда ЦГ125 мотоцикла, језгра носивости и управљачке компоненте која повезује ЦГ125 виљушку, амортизере и оквир, прошла је инжењерску оптимизацију у четири димензије: структурална механика, обрада материјала, компатибилност уградње и дугорочна издржљивост. Ова горња спојна плоча има индустријски стандардни облик бумеранга и троугласти распоред рупа у три тачке, комбинован са зонираним дизајном дебљине, интегрисаним ребрима за ојачање и шупљином у облику лука која смањује тежину. Постиже и високу чврстоћу и лагану конструкцију. Вишеструки третмани против корозије, укључујући електрофорезу, премазивање прахом и галванизацију, осигуравају његову дугорочну прилагодљивост кишном, блатњавом и неравном окружењу.

Горња спојна плоча за мотоцикл Хонда ЦГ125 је компатибилна са пречником централне цеви седишта од 22–28 мм, размаком између рупа амортизера 130–150 мм и универзалним вијцима М10/М12. Обични корисници могу га лако раставити и заменити помоћу стандардних алата. Пружа стабилно руковање при малим брзинама како би се спречило клизање руку и такође побољшава стабилност управљача при великим брзинама, задовољавајући и карактеристике прилагођене почетницима и захтеве искусних возача за стабилношћу возила.

Пројектовање конструкција и анализа напона: детаљно објашњење

И. Свеукупни структурални распоред

У предњем систему мотоцикла ЦГ125, горња спојна плоча је компонента која носи језгро која повезује предњу виљушку, амортизер и оквир. Горња спојна плоча за мотоцикле Хонда ЦГ125 усваја структурни дизајн "облика бумеранга" у индустријском стандарду, постижући стабилну расподелу оптерећења и прецизну контролу управљања кроз научно дизајнирано постављање рупа.

Распоред рупа у три тачке

Централни отвор: Рупа за монтажу цеви управљача предње виљушке, пречника приближно 25 мм

Леви и десни отвор: Рупе за причвршћивање предњег амортизера, бочно растојање 130–150 мм

Карактеристике структуре стреса

Три тачке чине стабилну троугласту структуру

Сила управљања и сила удара амортизера се равномерно преносе на рам

Ефикасно смањује локализовану концентрацију напрезања и побољшава укупну стабилност структуре

Ова структура је посебно погодна за приградске мотоцикле као што је ЦГ125, одржавајући стабилно управљање на градским путевима и сложеним условима на путу.

ИИ. Дебљина плоче и дизајн механичке оптимизације

Да би се балансирали захтеви за чврстоћом и лакоћом, горња спојна плоча користи диференциран структурални дизајн у различитим областима:

Подебљана носива површина језгра

Дебљина централне површине: 8–12 мм

Носи главна управљачка и вертикална оптерећења

Област истањених ивица

Дебљина ивице је контролисана на 5–8 мм

Смањује укупну тежину уз одржавање крутости

Овај дизајн подељене дебљине обезбеђује да структура одржава добру отпорност на замор чак и при употреби високог интензитета.

ИИИ. Лагани и ојачани структурални дизајн

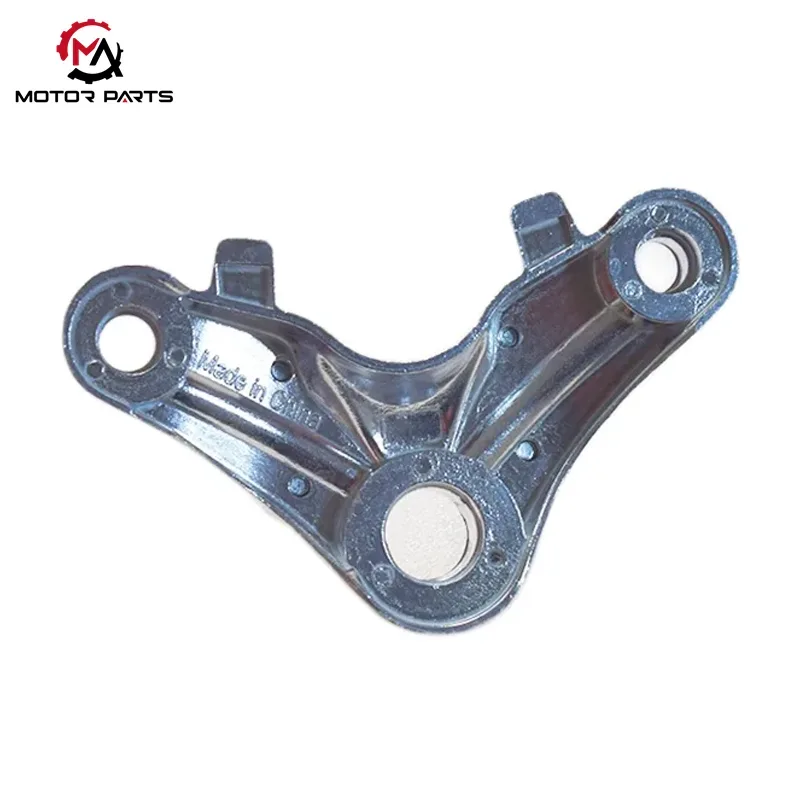

На доњој структури горње спојне плоче Хонда ЦГ125 мотоцикла, перформансе су додатно побољшане кроз геометријску оптимизацију:

Интегрисана ребра за ојачање

Повећава отпорност на савијање и торзију

Побољшава укупну отпорност на ударце

Шупљине за смањење тежине у облику лука

Смањење тежине у некритичним подручјима носивости

Укупна тежина смањена за приближно 30% у поређењу са чисто чврстом структуром

Смањује ризик од лома и побољшава дугорочну поузданост

Материјали и процес производње

1. Опције избора главног материјала

У мотоциклима серије ЦГ125, горња спојна плоча користи различита решења зрелих материјала на различитим тржиштима и верзијама како би уравнотежила захтеве за цену, снагу и издржљивост.

Хладно ваљана челична плоча (Маинстреам решење)

Рани Хонда оригинални делови, као и домаћи брендови као што су Зонгсхен и Лифан, обично су коришћени процеси штанцања и обликовања хладно ваљаних челичних плоча.

Трошак који се може контролисати, погодан за масовну производњу

Јака отпорност на пластичну деформацију, погодна за ношење уздужних оптерећења

Веома погодан за дуготрајну употребу на високим фреквенцијама у приградским мотоциклима

АДЦ12 легура алуминијума (лако решење)

Неке извозне верзије (као што су Еуро ИИИ емисиони модели произведени у Бразилу) користе АДЦ12 алуминијумску легуру, формирану ливењем под притиском:

Укупна тежина смањена за приближно 25%

Ефикасно побољшава флексибилност управљања након надоградње предње виљушке

Погодније за модификоване или врхунске моделе који дају предност перформансама руковања

2. Површинска обрада и антикорозивни процес

За различита радна окружења, горња спојна плоча има вишеструки дизајн површинске заштите:

Електрофоретски премаз + црни прах (двострука заштита)

Уобичајено решење за домаће моделе

Густа структура премаза ефикасно изолује од кише, блата и ерозије песка

Показује одличну отпорност на корозију у влажним, кишним и прашњавим срединама у јужним регионима

Процес галванизације (Оригинално фабрички побољшано решење)

Хонда оригиналне спојне плоче садрже поцинковану обраду на овој основи

Прошао је ригорозно испитивање сланог спреја, са отпорношћу на корозију преко 500 сати

Значајно одлаже старење метала чак и уз дуготрајно паркирање на отвореном

адаптација функције

Централни отвор за подизање покрива опсег од 22-28 мм и компатибилан је са различитим брендовима предњих виљушки (као што су оригинални 25 мм и модификовани отвори дебљине 28 мм); Инсталациони отвор има пречник од 10-12 мм и компатибилан је са универзалним вијцима М10/М12, што олакшава замену делова током одржавања и смањује трошкове одржавања за кориснике.

Дужина стуба је дизајнирана са прецизним спецификацијама од 80-110 мм, формирајући златну утакмицу са горњом спојном плочом за мотоцикле Хонда ЦГ125 од приближно 26 ° нагиба напред. Кроз ригорозне прорачуне инжењерске механике, постиже се прецизна равнотежа повратног обртног момента управљача. Овај дизајн ефикасно избегава феномен „ударања у руке“ при кретању при малим брзинама и скривену опасност од „плутајућих ручки“ при вожњи великом брзином. Може да пружи пријатељско искуство вожње за почетнике и испуни строге захтеве искусних возача за стабилност возила.

Плоча нема сложену структуру закривљене површине, са равном површином и резервисаним простором за рад кључем. Са стандардизованим распоредом рупа, обични корисници могу да заврше растављање и замену помоћу алата за утичнице без потребе за специјализованом опремом.

Параметар производа:

Мак Традинг Маркет Лаиоут и корисничка служба

1. Стратегија дубоке култивације за основна тржишта

Формирање тржишног обрасца „биполарног раста и глобалне покривености“:

Главна тржишта раста: Југоисточна Азија (Вијетнам, Индонезија) са годишњом стопом раста поруџбина од преко 40%, фокусирајући се на додатке за приградска возила ЦГ125, ослањајући се на базе локалних произвођача возила у иностранству да би постигли сарадњу у ланцу снабдевања; Јужноамеричко тржиште се фокусира на делове за теренске мотоцикле, са повећањем обима поруџбина од 25% у односу на претходну годину 2024. године; Европско тржиште је пробило сертификационе баријере кроз надоградњу технологије производа од угљеничних влакана, са фокусом на развој купаца за модификације спортских мотоцикала. Циљ је повећати удео врхунских производа на 25% до 2025. године.

2. Однос са клијентима и услуге са додатном вредношћу

Систем степена услуга: За ОЕМ купце, професионални технички тим је стациониран у фабрици да интервенише и оптимизује компатибилност монтаже горње спојне плоче и предње виљушке са краја дизајна, побољшавајући компатибилност производа и ефикасност производње; Циљајући купце на тржишту након продаје, нудимо водећу услугу „3 године ултра дуга гаранција + 48 сати брзог допуњавања“ како бисмо обезбедили ефикасан одговор на замену делова. За дугорочне стратешке партнере, редовно објављујте извештаје о дубинској анализи тржишта, који покривају кључне податке као што су тржишни трендови у циљним регионима (као што је годишња стопа раста од 37% за електричне мотоцикле намењене спојним плочама), поређење техничких параметара конкурената и флуктуације у трошковима ланца снабдевања, пружајући прецизну основу за доношење одлука за клијенте да формулишу стратегије набавке.
